УВВ-3А-6КМ — российская насосная установка, которая откачивает воду и воздух из иглофильтровой системы. Компания «Осушение» применяет её при подготовке котлованов и траншей к строительству: иглофильтры соединяют всасывающим коллектором, а откачанную воду отводят по сбросной линии.
Технические характеристики УВВ-3А-6КМ
| Параметр | Значение |
|---|---|
| Максимальная подача по воде при вакууме 0,75 кгс/см² | 12,5 л/с |
| Максимальная подача по воздуху при вакууме 0,75 кгс/см² | 6,2 л/с |
| Вакуум в коллекторе по показанию вакуумметра | 0,95 кгс/см² |
| Предельная высота подачи откачанной воды | Не более 20 м |
| Тип привода | Трёхфазный электродвигатель |
| Мощность электродвигателя | 18,5 кВт |
| Электроснабжение | 380 В |
| Общая масса установки | 670 кг |
| Габариты, длина × ширина × высота | 1800 × 830 × 1610 мм |
| Коллекторные звенья в описанном комплекте | 18 шт. длиной по 6 м |
| Максимальное количество иглофильтров в комплекте | 100 шт. |
| Максимальная длина звена иглофильтра | 8,5 м |
Подача по воде и подача по воздуху характеризуют разные потоки. Высота подачи воды относится к сбросной линии, а длина иглофильтра — к конструкции водозабора. Эти значения не обозначают глубину котлована или достигнутое понижение уровня грунтовых вод.
Устройство и принцип работы

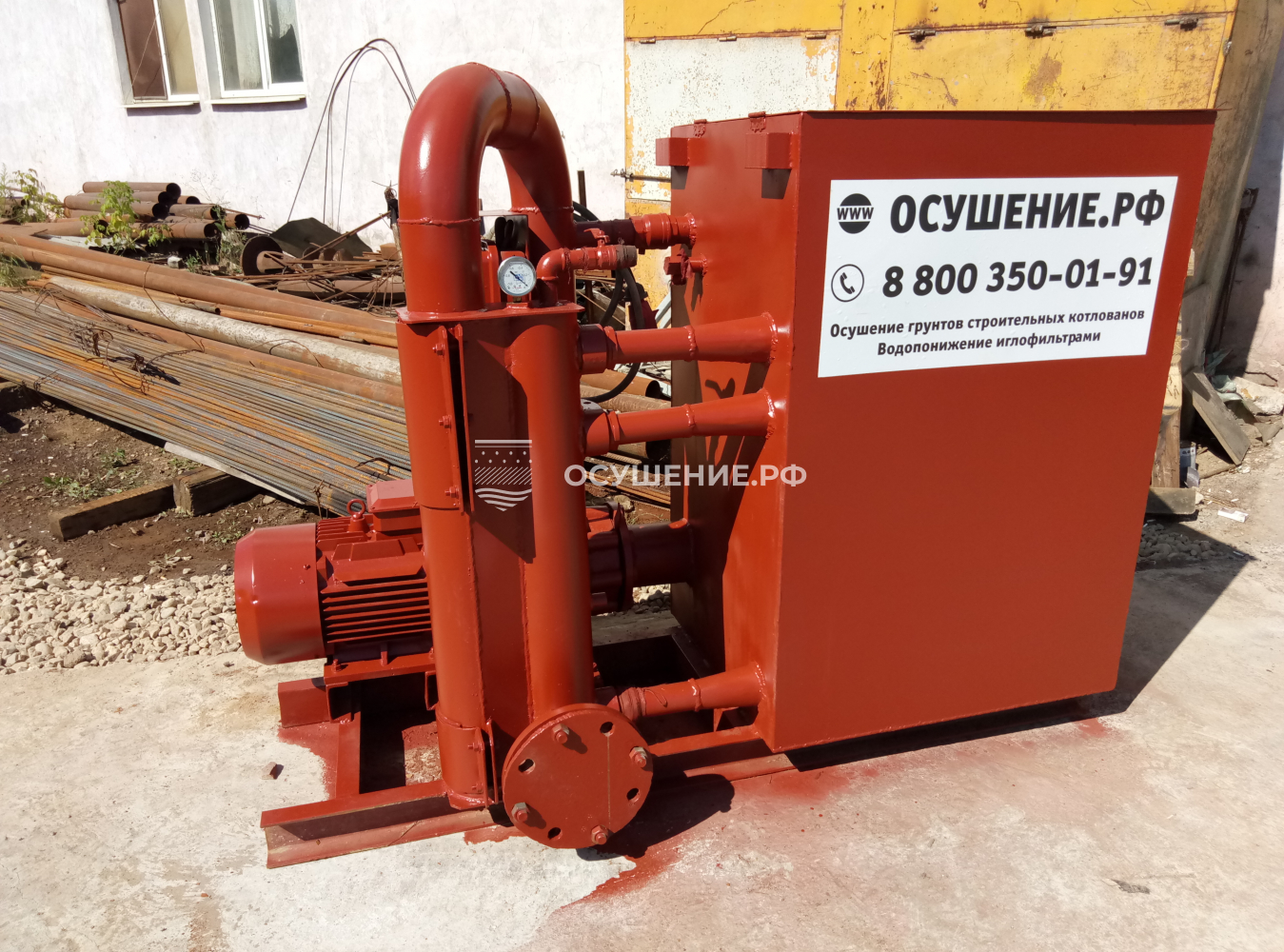

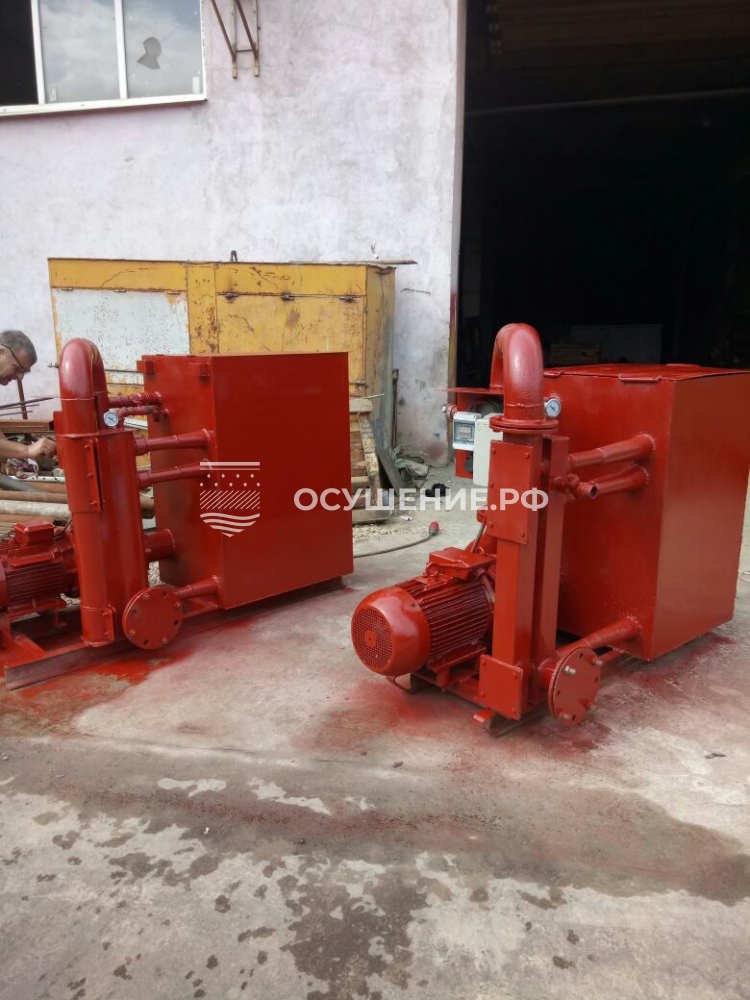

Агрегат включает центробежный насос с электродвигателем, циркуляционный бак и водоструйную эжекторную кассету. Насос забирает воду из бака и подаёт её в кассету. Струи воды создают разрежение, под действием которого через иглофильтры и коллектор поступают грунтовая вода и воздух.

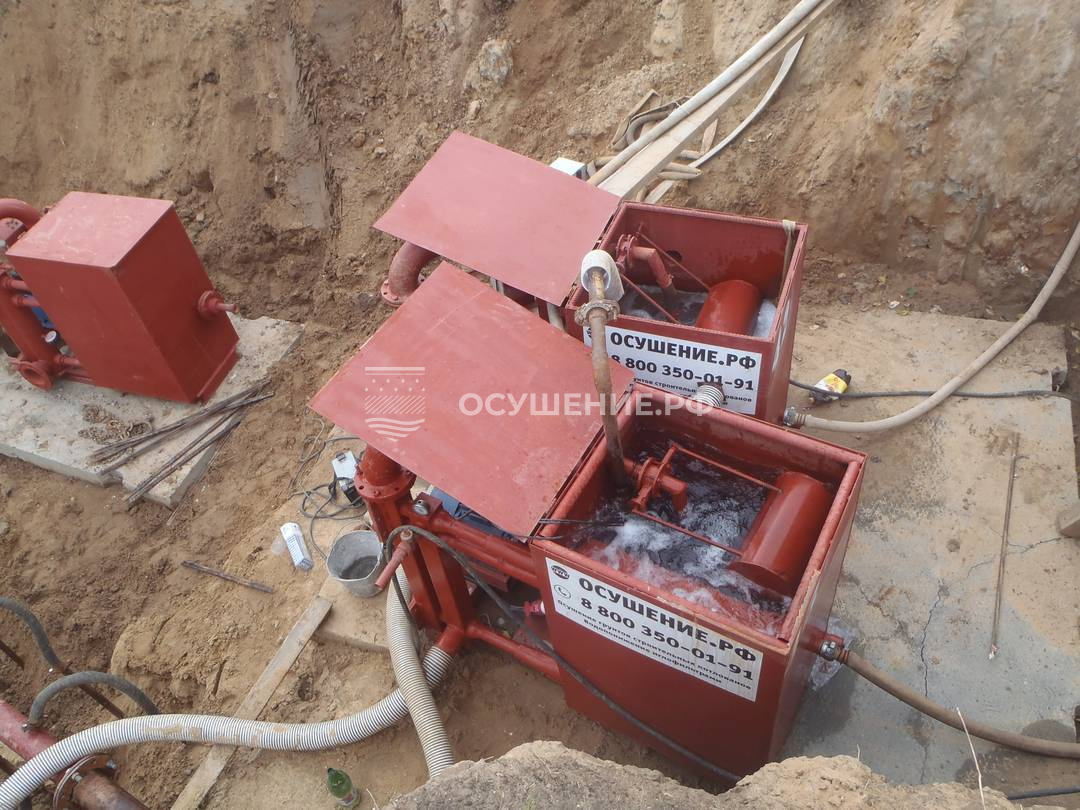

В баке воздух отделяется от воды и выходит в атмосферу. Часть воды снова поступает к насосу, остальная отводится за пределы агрегата. Перед пуском бак заполняют водой; установку размещают на ровном горизонтальном основании с доступом для обслуживания.
Разрежение должно передаваться от агрегата к фильтрам через герметичную всасывающую сеть. Состав системы и условия её работы описаны в статье об установках вакуумного водопонижения.
Для каких работ применяем
Установку используем для водопонижения иглофильтрами при устройстве фундаментов и прокладке коммуникаций. Для вакуумного иглофильтрового способа приняты коэффициент фильтрации грунта 0,2–2 м/сут и понижение уровня одной ступенью на 5–7 м. При необходимости способ применяют до 5 м/сут, но с меньшей эффективностью.
Песчаная обсыпка обязательна. Вакуумные иглофильтры не предназначены для осушения глин и суглинков. Если глинистый слой подстилается песком, иглофильтры заглубляют в песок с обсыпкой по всей высоте. Условия метода учитывают вместе с геологическим разрезом и требуемой отметкой воды.
Иглофильтры обычно погружают подмывом, а в трудноразмываемом грунте устанавливают в предварительно пробуренные скважины. Длину и шаг выбирают для объекта; в практике компании применяют иглофильтры длиной 4–7 м.
Для работы электрической УВВ предусматривают электроснабжение от двух независимых источников и резерв оборудования: откачка должна быть непрерывной.

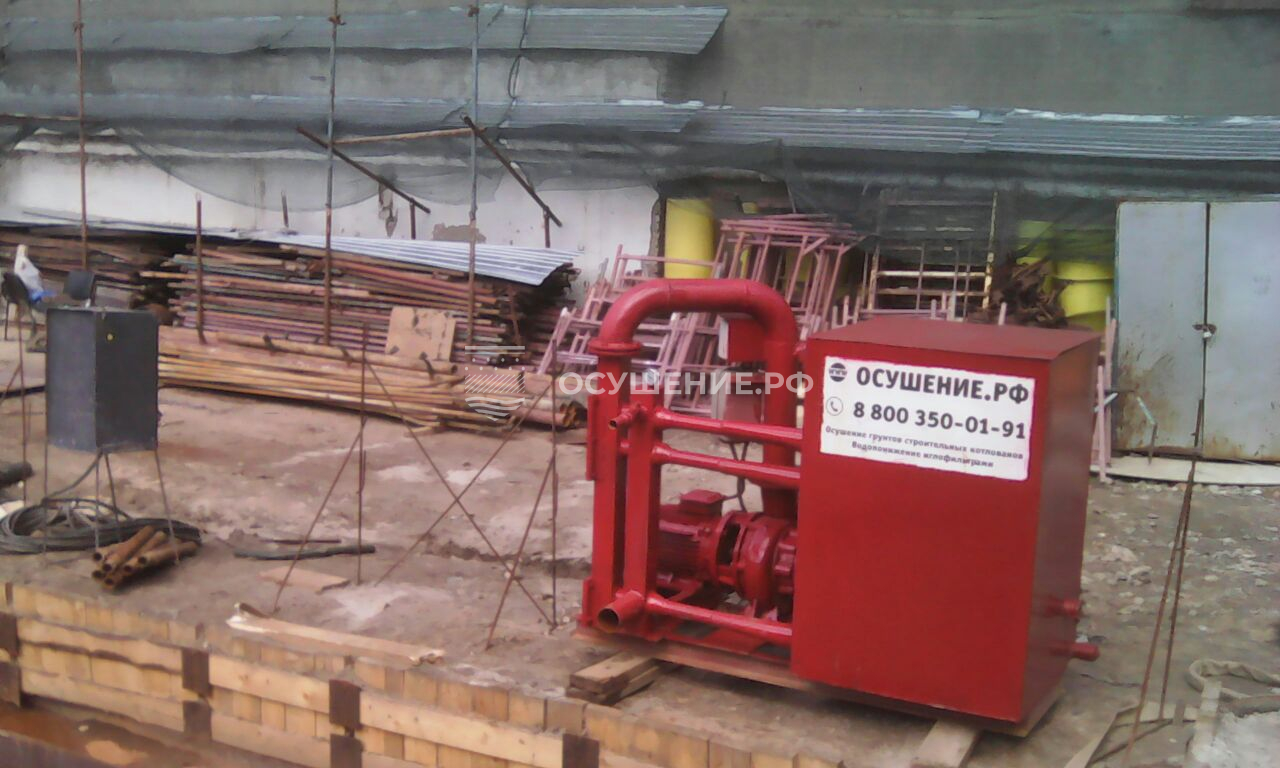

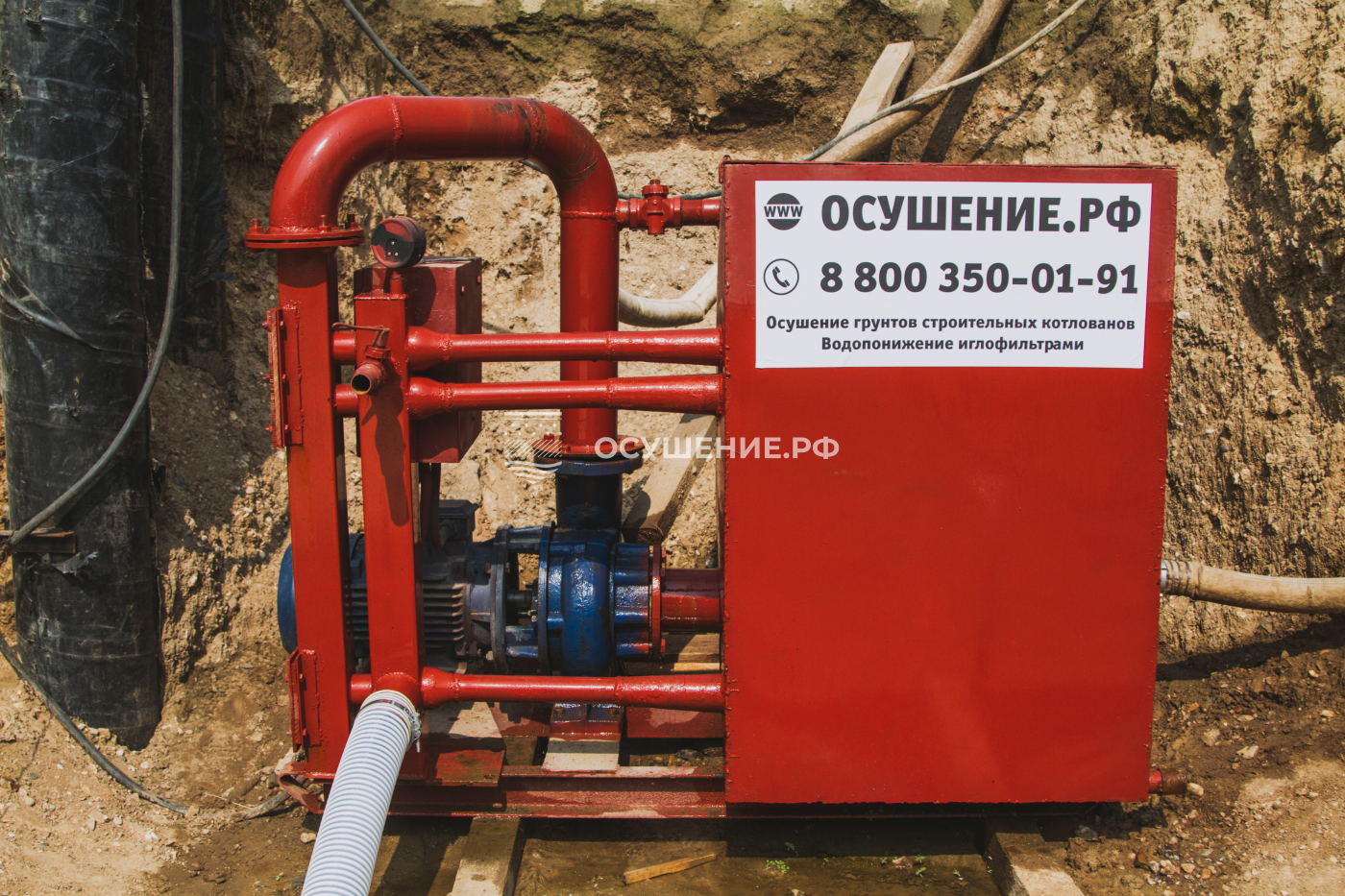

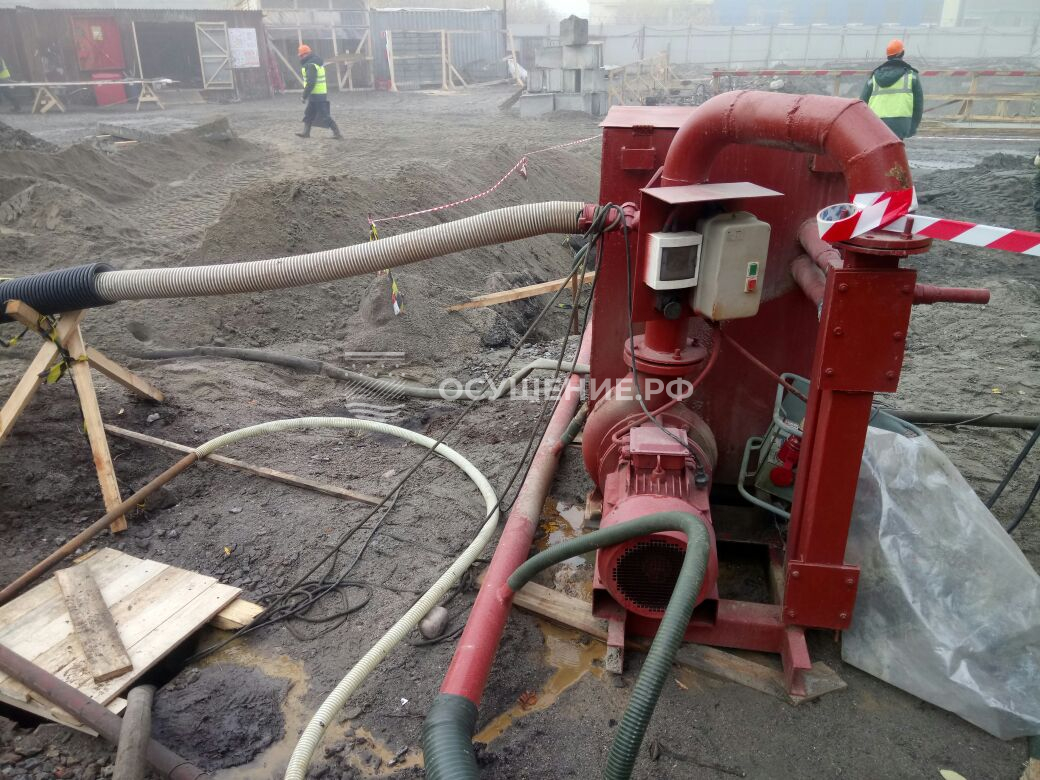

Объекты, где работала УВВ-3А-6КМ

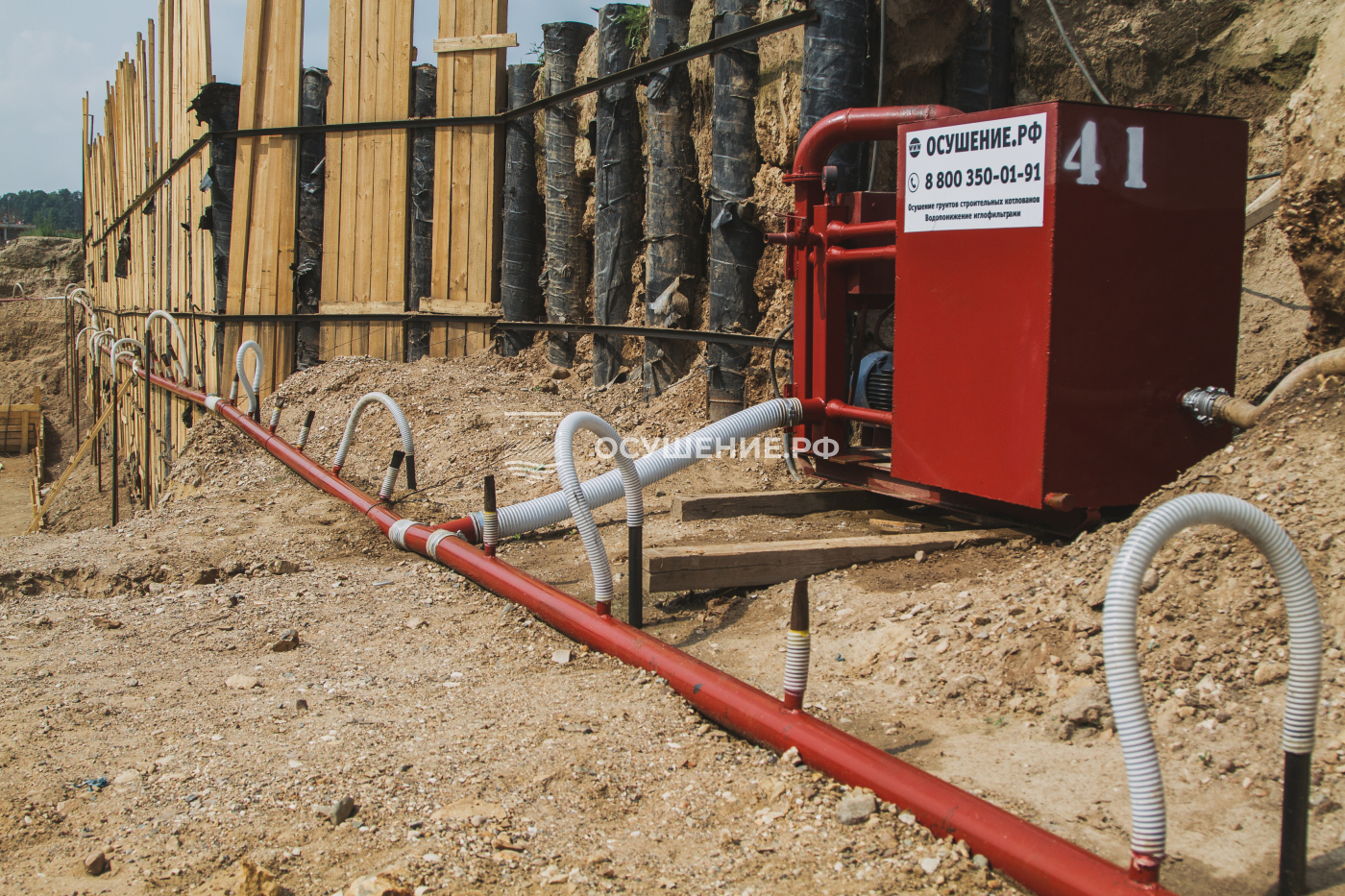

- В московском ЖК «Ривер парк» на улице Речников к установкам подключили иглофильтры, расположенные по периметру участка.
- При переустройстве газопровода Петровск–Новоспаск в посёлке Кантемировка Воронежской области использовали замкнутую цепь иглофильтров с песчаной обсыпкой и установки УВВ-3А-6КМ.

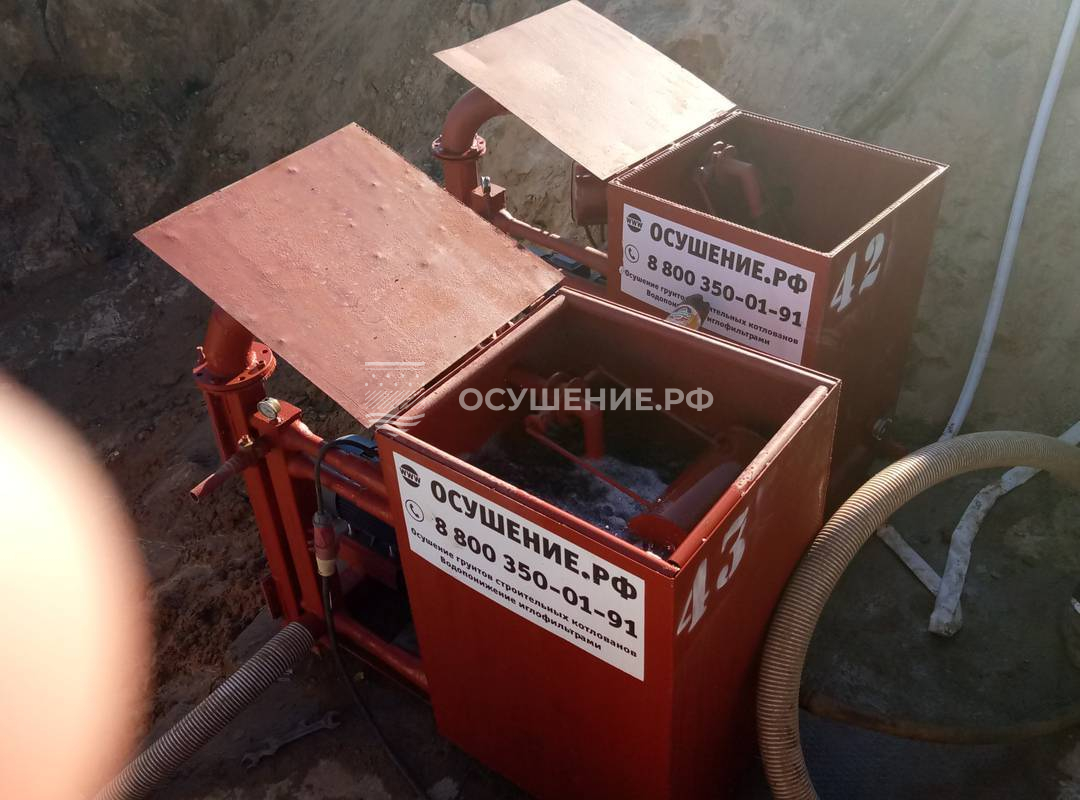

- На котловане сервисного центра в Мурманске смонтировали 2 установки и 100 спиральных иглофильтров. Глубина погружения иглофильтров составляла до 6–7 м.
- При прокладке коммуникаций микрорайона в Северодвинске УВВ работали на участках с сетью 380 В, а дизельная BBA PT-90 — там, где подключение отсутствовало.
Стоимость
В прайсе компании модель указана как «УВВ-3А-6КМ (УВВ3-6КМ) (Россия)». В пределах этого прайса оба написания относятся к одной позиции:
- Монтаж вакуумных установок — УВВ-3А-6КМ (УВВ3-6КМ) (Россия): от 25 000 руб. за услугу.
- Эксплуатация вакуумных установок — УВВ-3А-6КМ (УВВ3-6КМ) (Россия): от 280 руб. за машино-час.
Итоговую стоимость рассчитывают для объекта с учётом количества оборудования, глубины погружения иглофильтров и продолжительности откачки.
