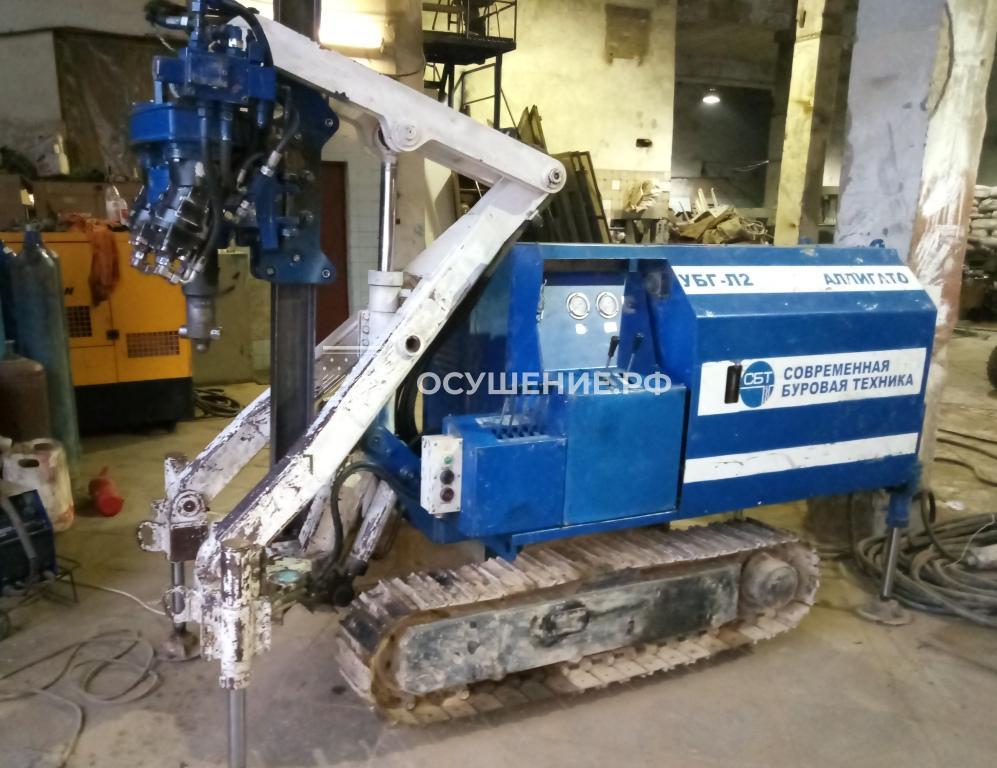

«Аллигатор» УБГ-Л2 — буровая установка лёгкой серии российского изготовителя «Современная Буровая Техника». В нашем парке представлено гусеничное исполнение. Такую машину рассматривают для устройства водопонизительных скважин на площадках, где пространство для размещения буровой ограничено.
Технические характеристики УБГ-Л2 «Аллигатор»
Параметры модели по публикации Уральского государственного горного университета. Наибольшая глубина достигается при малом диаметре.
| Параметр | Значение |
|---|---|
| Серия установки | Лёгкая |
| База представленного исполнения | Гусеничная |
| Наибольший диаметр бурения | 320 мм |
| Максимальная глубина бурения | До 100 м при диаметре 93 мм |
| Мощность привода описанного исполнения | 30 кВт |
| Масса описанного исполнения | 1850 кг |
Числа — по публикации Ковязина, Косицына и Порожского, 2010, с. 369, для описанной в ней УБГ-Л2.
Устройство и принцип работы
Установка состоит из гусеничного основания, мачты, вращателя, гидроцилиндров и пульта управления. Вращатель передаёт инструменту вращение, а механизм подачи перемещает его вдоль оси скважины. При выборе установки эти узлы рассматривают вместе с инструментом и способом удаления выбуренного грунта.

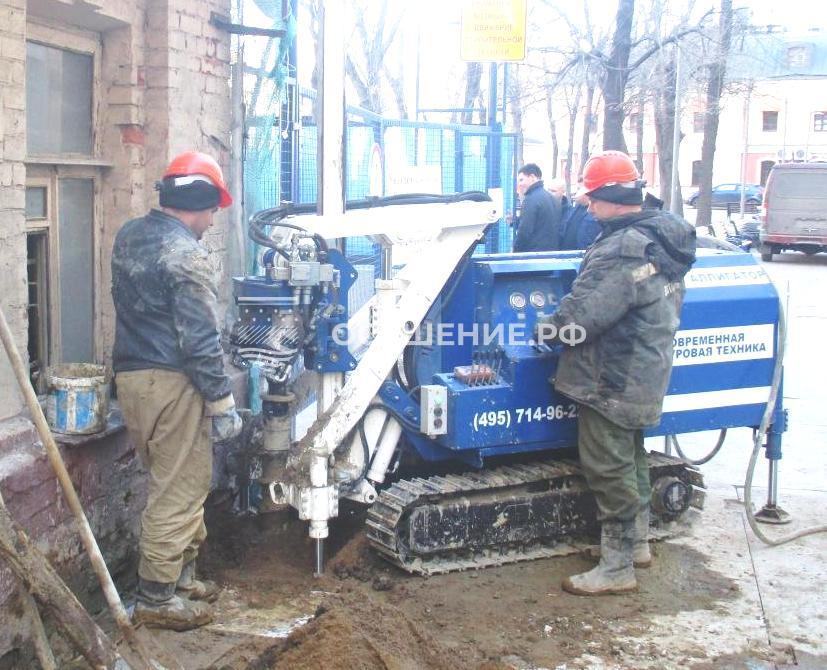

Гусеничная база используется для перестановки по рабочей площадке. У мачты и вращателя должна оставаться рабочая зона для обращения с инструментом и трубами. Поэтому ширины прохода между препятствиями недостаточно для решения о размещении: проверяют также высоту, положение коммуникаций и место для обслуживания машины.
Для каких работ применяем
В составе работ по строительному водопонижению буровая техника нужна для устройства скважин. Для «Аллигатора» возможность выполнения конкретной скважины сопоставляют с её глубиной, диаметром ствола, геологическим разрезом и оснащением установки. Диаметр фильтровой колонны при этом отличается от диаметра бурения: вокруг фильтра предусматривают проектную обсыпку.
Для открытых гравитационных скважин с погружными насосами коэффициент фильтрации грунта должен быть не менее 2 м/сут при требуемом понижении более 4 м. При меньшей проницаемости рассматривают вакуумные скважины. В компании применяем погружные насосы ЭЦВ; глубину скважин связываем с водоносным горизонтом и требуемым понижением.
Технология бурения водопонизительных скважин предусматривает прямую или обратную промывку водой либо ударно-канатный способ. Глинистую промывку исключают. Наличие нужного оборудования для выбранного способа проверяют при комплектации буровой; после проходки, установки фильтра и обсыпки скважину прокачивают эрлифтом.
При водопонижении иглофильтрами обычно используют гидравлическое погружение с обсыпкой. Предварительное бурение требуется в трудноразмываемых грунтах. Это отдельная подготовительная задача: выбор буровой для неё связывают с разрезом и проектом монтажа системы.
Выбор машины и организация работ
«Аллигатор» и МГБУ-80 — гусеничные машины, а УГБ-1ВС — установкой на автомобильной базе ЗИЛ. Для стеснённой площадки сравнивают рабочие габариты конкретных исполнений, возможность подачи инструмента и конструкцию скважины.
Рядом с существующими фундаментами и воздушными линиями положение буровой и рабочую зону определяют до начала работ. Для проходки внутри здания отдельно проверяют свободную высоту и условия использования привода. Последовательность такого выбора рассмотрена в статье о подборе буровой техники под водопонизительные скважины.
Общий ориентир компании для типовых скважин глубиной 15–30 м — одна скважина в смену на установку с бригадой. Это исходная оценка для планирования, а не скорость именно УБГ-Л2 при любом разрезе. Зимой монтаж системы водопонижения ниже −25 °C не выполняем; эксплуатацию уже смонтированной системы организуем отдельно, с утеплением.
